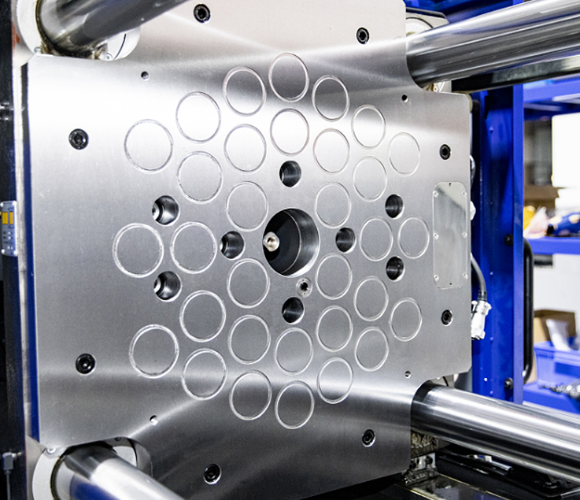

橋田磁力換模系統
橋田磁力換模系統

橋田磁力換模系統通過電磁鐵和永磁鐵的配合,實現模具的快速上模與下模,不僅能夠節約換模時間90%以上,還大大提高了換模的自動化程度;使用距離傳感器與溫度傳感器檢測整個換模過程,同時通過測量磁通量,實時顯示真實鎖模力,保證了系統的安全;在磁極排布方面,橋田磁力換模系統考慮了動模頂出力,使得安全系數及可靠性更高;

目前產品支持市面上主流的總線協議,能夠滿足手機/iPad等設備的遠程調試與控制。在內部系統總線架構方面,能夠?qū)崿F(xiàn)各模塊信息交互,擴展更便捷,同時實現更簡潔的布線。

工作原理

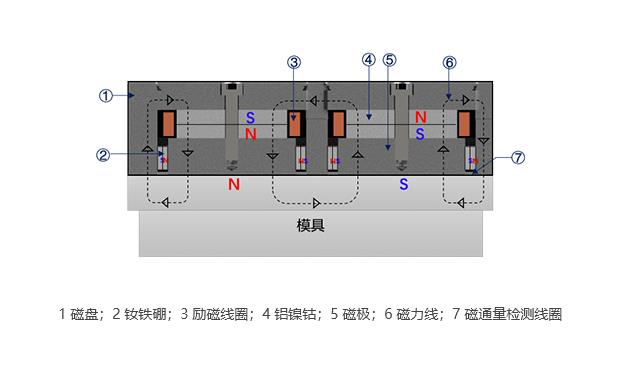

充磁狀態
充磁狀態

勵磁線圈內通過勵磁電流;

電磁鐵鋁鎳鈷的磁極方向被勵磁改變;

永磁鐵釹鐵硼與電磁鐵鋁鎳鈷磁性疊加;

磁力線穿過模具背板,夾緊模具。

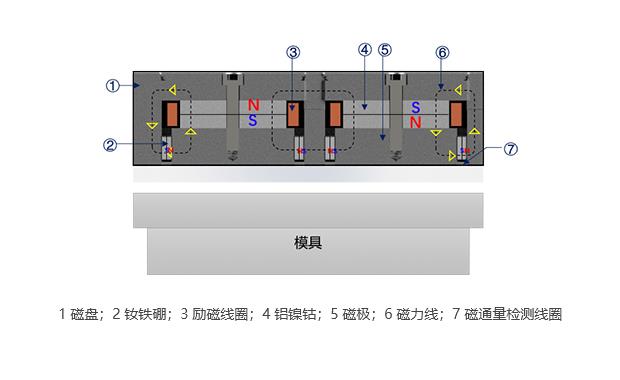

退磁狀態
退磁狀態

勵磁線圈內通過反向退磁電流;

電磁鐵鋁鎳鈷的磁極方向被退磁改變;

永磁鐵釹鐵硼與電磁鐵鋁鎳鈷磁性相反抵消;

磁力線在磁力板內部形成磁回路,對外不顯示磁性,放開模具。

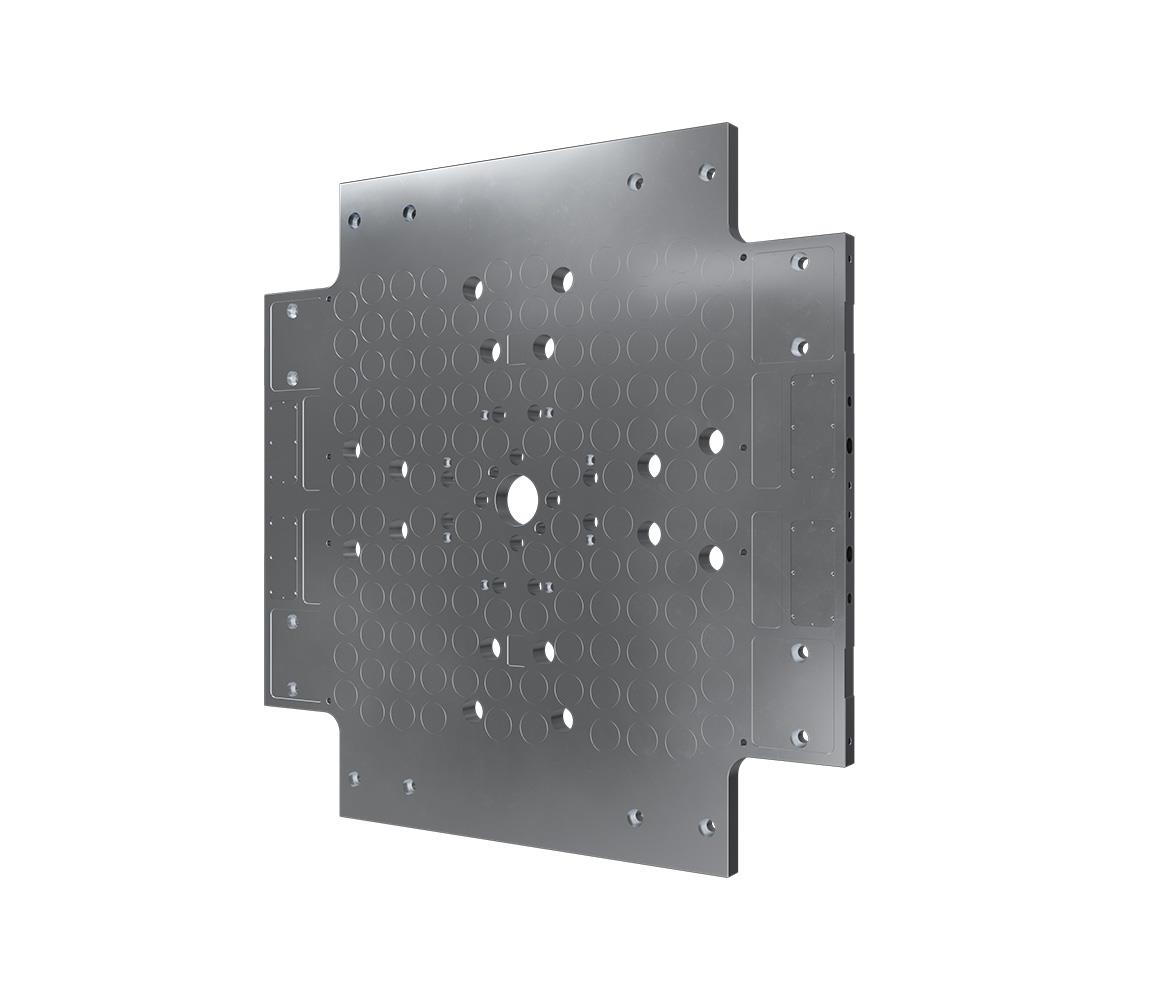

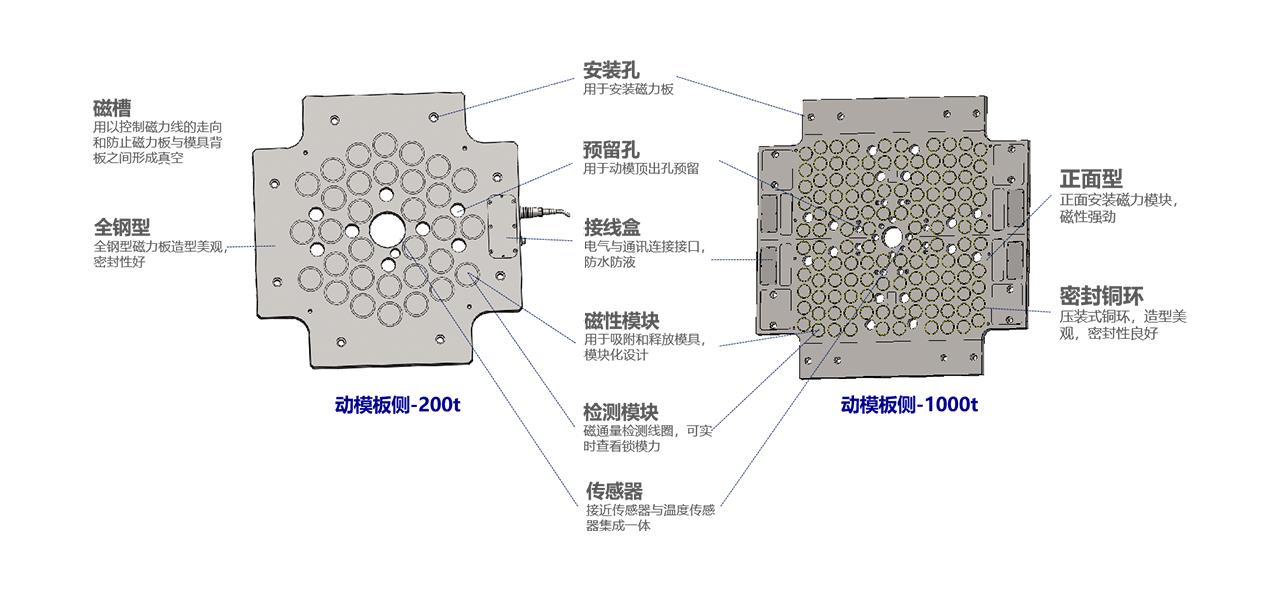

系統部件
技術參數與系統配置
系統配置
序號項目數量
1電永磁板(動板)1
2電永磁板(定板)1
3定位環1
4溫度傳感器2
5距離傳感器2
6錯動檢測裝置2
7磁通量檢測裝置2
8電源電纜2
9通訊電纜2
10說明書與保養手冊1
11HMI人機交互系統1
12電控柜1
技術參數
序號項目參數
1磁極尺寸Φ60Φ70
2單個磁極吸力415675
3磁力模板厚度50
4工作溫度(C)120
5磁力線穿透深度20
6接近傳感器極限感應值0.2
7電源輸入AC220V/380V,50/60Hz
8適用注塑機合模力(KN)500-44000
9磁感應線圈感應轉換精度±1%
與傳統鎖模的原理對比

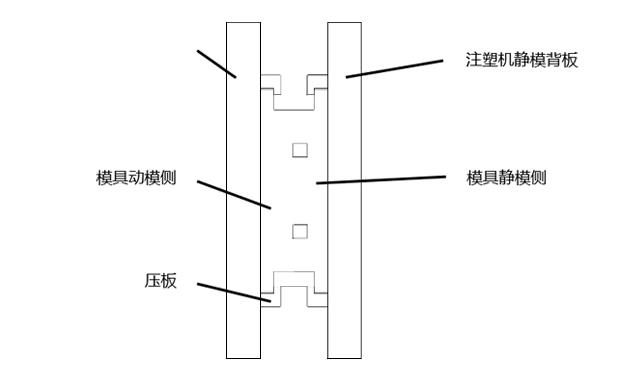

傳統壓板夾持/液壓夾持
傳統壓板夾持/液壓夾持

人工螺絲壓板通過人工裝卸螺絲固定壓板從而固定模具,這種方式每次都要 確定壓板位置和螺絲位置,且自動化程度低,裝卸螺絲效率低;

液壓壓板通過液壓夾具夾持模具,需要液壓系統適配模具,通過電磁閥控制 液壓壓板的運動來控制模具的夾持與釋放,這種方式對模具背板有統一的要求,且由于夾持邊緣,會使模具變形磨損大。

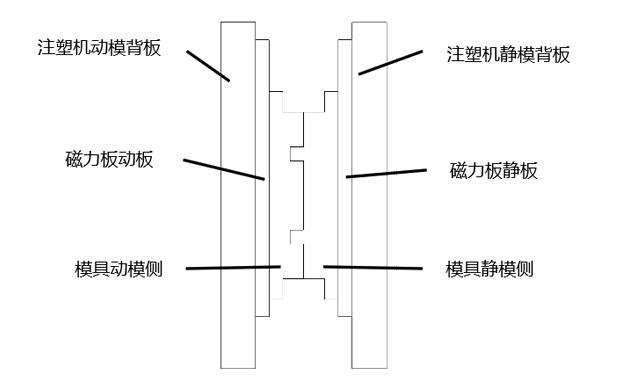

磁力鎖模系統夾持

通過電磁鐵和永磁鐵的配合來進行模具的吸附與釋放,正向通電吸附模具,工作期間不再需要電能;反向通電釋放模具;

能夠適配各種規格的模具,自動化程度高;

周邊無配件,可以自由連接管路。

與傳統鎖模的技術參數對比
對比維度傳統鎖模方式橋田磁力換模系統
壓板鎖模液壓鎖模
換模效率換模時間長,勞動強度大
壓力分布壓點位置集中,受力集中壓點位置集中,受力集中壓力分布均勻
產品良品率由于壓點位置集中,受力集中,模具易變形由于壓點位置集中,受力集中,模具易變形整個模具背板均勻受力,產品質量高,模具、產品無變形,良品率高
電能消耗由于使用人工壓板,模具在注塑機上定位繁瑣,整個過程需要桁車始終配合,電能消耗較低液壓保持過程始終需要電能,電能消耗高僅充退磁需要1-2s的電能,使用電能最低
適用性不同大小的模具均需要不同的壓板,還需要壓板螺絲固定的位置,適用性一般由于液壓夾緊點固定,因此無論何種模具夾緊點是固定的,故模具背板固定,適用性最差適用性極強。無論何種規格的模具均可直接吸附。
維護成本人工維護成本高液壓油泵須長期工作,耗能大,液壓漏油需要處理,維護成本高無維護成本
